技术规格
音频性能规格
频率响应：20 Hz - 20 kHz (+0.5 dB/-2.0 dB)
总谐波失真加噪声：0.01 % +4 dBu ( 信噪比/20 Hz – 20 kHz)
通道隔离( 串扰)：正常输入和输出电平时< -90 dB，1 kHz
动态范围：>108 dB( 标准值)，信噪比，20 Hz – 20 kHz，模拟通路
集成数字信号处理器
信号处理器： 4 个32bit 浮点数字信号处理器，200MHz
运算： 6.4 GIPS / 4.8 GFLOPS
延时：288s
音频延迟：860 μs( 模拟输入至模拟输出)
A/D 和 D/A 转换器：24bit
采样率：48kHz
音频输入
输入通道： 8 路模拟( 平衡麦克风/ 线路电平，软件可选)
接口，输入：5.08 mm Euroblock，3 针
输入阻抗：2.4 kΩ @ 1 kHz( 幻象电源开启或关闭状态)
输入电平： +24 dBu
等效输入噪音：-60 dBu 标称输入电平时为-115 dB( 信噪比/20 Hz – 20 kHz)
幻象电源：+15 VDC，可在每次输入时选择
增益设定：0/14/24/42/48/54/64 dB
音频输出
输出通道：8 路模拟( 平衡线路电平)
接口，输出：5.08 mm Euroblock，3 针
输出阻抗：200 Ω(600 Ω 预期负载)
输出电平：+24 dBu
残余输出噪音：输出静音时为-110 dBu(A 计权/20 Hz – 20 kHz)
标称输出电平：+4 dBu
控制输入
输入( 控制)：8 路模拟或数字输入，5.1kΩ内部上拉电阻(5V)，3.81mm Euroblock, 9 针
模拟输入电压范围：0V-3.3V( 5V)
数字输入电压范围：0V-3.3V( 阀值电压 = 1.6 V)
控制输出
输出( 控制)：8 路数字输出，10kΩ内部上拉电阻(5V)，3.81mm Euroblock, 9 针
输出电压：高：5 V @ 0.5 mA，低：< 1 V @ 10 mA，集电极开路
指示灯和控制器
LED 状态指示灯：电源，状态，以太网/ 串行(RS-232 + CC-16)
音频信号指示：绿色(-60 至 -21 dBFS)，黄色(-20 至 -7 dBFS)，红色(-6 dBFS 至削波)
电气规格
电源电压：85 VAC-264 VAC 50/60 Hz，附带功率因数校正功能
AC 功率损耗：在< 95°F(35°C) 环境温度下，一般值< 35 VA/ 值< 70 VA
电源接口：IEC 60320-C14( 插座)
功耗：70 W(239 BTU, 60 千卡)
物理规格
外形尺寸：3.5" H x 19.0" W x 13.0" D (88 mm x 483 mm x 331 mm)
净重：10.8 lb (4.9 kg)
工作温度：32 °F - 104 °F (0 °C - 40 ℃)
冷却系统：内部风扇
详细说明
产品概况

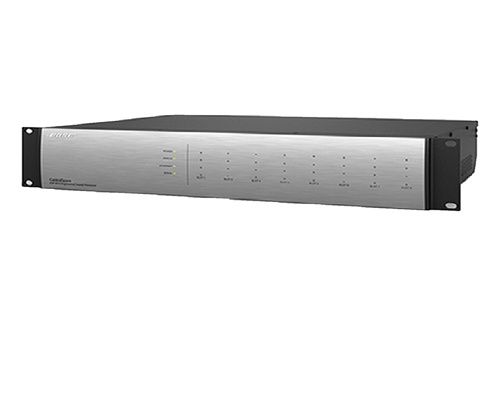

Bose® ControlSpace® ESP-00 II 音频处理器依托其灵活的音频平台，为客户提供高质量的信号处理能力。处理器最多
可装载8 张模拟和数字音频混合扩展卡( 输入和/ 或输出)，以创建自定义音频系统。板载连接包括以太网、RS-232、
GPIO 扩展接口，并支持美观的Bose® 控制中心和音量控制面板。
