音频处理器ESP1240

技术规格

音频性能规格
频率响应 20 Hz - 20 kHz（+0.3 dB/-0.1 dB）
总谐波失真加噪声 0.002 % +4 dBu（信噪比/20 Hz – 20 kHz）
通道隔离（串扰） < -105 dB +4 dBu 输入和输出电平，1 kHz
动态范围 > 115 dB，信噪比 20 Hz – 20 kHz，模拟直通
集成数字信号处理器
信号处理器 32 位固定式/ 浮点式DSP + ARM，456MHz
运算 3.6 GIPS / 2.7 GFLOPS
延时 43s
音频延迟 860 μs（模拟输入至模拟输出）
A/D 和 D/A 转换器 24 位
采样率 48kHz
音频输入
输入通道 12 路模拟（平衡麦克风/ 线路电平），16 数字（通过选项卡实现）
连接器，输入 3.81 mm Phoenix Contact®，6 针
输入阻抗 12 kΩ @ 1 kHz（幻象电源开启或关闭状态）
输入电平 + 24 dBu
等效输入噪音 -118 dB，48 dB 增益设定
幻象电源 +48 VDC，10 mA，每路输入可选择
增益设置 0/14/24/32/48/54/64 dB
音频输出
输出通道 4 路模拟（平衡，线路电平），8ESPLink，16 数字（通过选项卡实现）
输出接口 3.81 mm Phoenix Contact®，6 针（模拟），EIAJ 光缆接口（ESPLink）
输出阻抗 200 Ω
输出电平 +24 dBu
控制输入
输入（控制） 5 路模拟或数字输入，2kΩ内部上拉电阻（5V），3.81mm Phoenix Contact®，6 针
模拟输入电压范围 0V-3.3V（5V）
数字输入电压范围 0V-3.3V（阀值电压 = 1.6 V）
控制输出
输出（控制） 5 路数字输出，3.81mm Phoenix Contact®，6 针
输出电压高：8V（开路），2.5V @ 10 mA; 低：< 1 V @ 100 mA，推挽式
指示灯和控制器
LED 状态指示灯电源/ 状态，信号，以太网，串行（RS-232 + CC-16）
音频信号指示灯绿色（-60 至 -25 dBFS），黄色（-24 至 -3 dBFS），红色（-2 dBFS 至削波）
电气规格
电源电压 85 VAC-264 VAC 50/60 Hz，带功率因素校正功能
AC 功率消耗一般< 15VA，104 °F (40 °C) 环境温度
电源接头 IEC 60320-C14（插座）
功耗 51 W（174 BTU, 44 千卡）
物理规格
外形尺寸 1.7" H x 19.0" W x 8.5" D (44 mm x 483 mm x 215 mm)
净重 5.75 lb (2.6 kg)
工作温度 32 °F - 104 °F (0 °C - 40 °C)
冷却系统被动式，侧面出风

详细说明

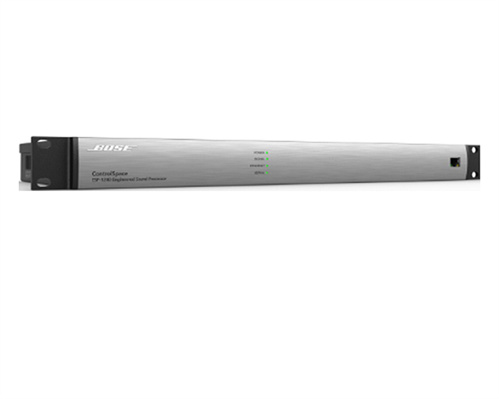

BOSE ControlSpace ESP-1240音频处理器
产品概览
Bose® ControlSpace® ESP-1240 音频处理器为单机架高度的数字信号处理器，配备12x4的模拟音频输入输出，内置ESPLink 输出，以及一个开放式的数字扩展卡槽，可插入选配的Dante™或AVB 网络音频扩展卡。该产品性价比高，能够满足现今对高品质音频处理和控制的要求。
产品信息
内置数字扩展卡槽提供的网络音频连接选项包括Dante™和AVB 网络音频扩展卡，使处理器与其它音频产品和系统通过网络连接。对独立应用或快速用户访问，可通过前面板以太网接口进行本地配置和监控。板载连接包括以太网串口、RS-232、5 路控制信号输入、5 路控制信号输出以及连接Bose®PowerMatch® 放大器的8 通道ESPLink 输出。
可使用任何一个典雅设计的Bose® 墙面控制面板来控制所有Bose® 网络设备，包括可编程的CC-64 和CC-16 以及三个简洁的区域音量控制器。
可通过Bose® ControlSpace® Designer™软件进行灵活配置。该软件的算法会不断扩充改进，可以提供高水平的音频配置功能。
应用场所
设计广泛应用于各类领域，包括：
礼堂、宗教场所、度假胜地和酒店、零售商店、学校、多功能厅。
