技术规格
音频性能规格
频率响应 20 Hz - 20 kHz (+0.3 dB/-0.1 dB)
总谐波失真加噪声 0.002 % +4 dBu( 信噪比/20 Hz – 20 kHz)
通道隔离( 串扰) < -105 dB +4 dBu 输入和输出电平，1 kHz
动态范围 > 115 dB，信噪比 20 Hz – 20 kHz，模拟直通
集成数字信号处理器
信号处理器 32 位定点/ 浮点式DSP + ARM，456MHz
运算量 3.6 GIPS / 2.7 GFLOPS
延时 43s
音频延迟 860 μs( 模拟输入至模拟输出)
A/D 和 D/A 转换器 24 位
采样率 48kHz
音频输入
输入通道 8 路模拟( 平衡，麦克风/ 线路电平)，16 路数字( 通过选项卡实现)
输入接口 3.81 mm Phoenix Contact®，6 针
输入阻抗 12 kΩ @ 1 kHz( 幻象电源开启或关闭状态)
输入电平 + 24 dBu
等效输入噪音 -118 dB，48 dB 增益设定
幻象电源 +48 VDC，10 mA，每路输入可选择
增益设置 0/14/24/32/48/54/64 dB
音频输出
输出通道 8 路模拟( 平衡麦克风/ 线路电平)，16 数字( 通过选项卡实现)
输出接口 3.81 mm Phoenix Contact®，6 针( 模拟)，EIAJ 光纤接口(ESPLink)
输出阻抗 200 Ω
输出电平 +24 dBu
控制输入
输入( 控制) 5 路模拟或数字输入，2kΩ内部上拉电阻(5V)，3.81mm Phoenix Contact®，6 针
模拟输入电压范围 0V-3.3V( 5V)
数字输入电压范围 0V-3.3V( 阀值电压 = 1.6 V)
控制输出
输出( 控制) 5 路数字输出，3.81mm Phoenix Contact®，6 针
输出电压 高：8V( 开路)，2.5V @ 10 mA；低：< 1 V @ 100 mA，推挽式
指示灯和控制器
LED 状态指示灯 电源/ 状态，信号，以太网，串口(RS-232 + CC-16)
音频信号指示灯 绿色(-60 至 -25 dBFS)，黄色(-24 至 -3 dBFS)，红色(-2 dBFS 至削波)
电气规格
电源电压 85 VAC-264 VAC 50/60 Hz，带功率因素校正功能
AC 功率消耗 一般< 15VA，104 °F (40 °C) 环境温度
电源接头 IEC 60320-C14( 插座)
功耗 51 W (174 BTU, 44 千卡)
物理规格
外形尺寸 1.7" H x 19.0" W x 8.5" D (44 mm x 483 mm x 215 mm)
净重 5.75 lb (2.6 kg)
工作温度 32 °F - 104 °F (0 °C - 40 °C)
详细说明

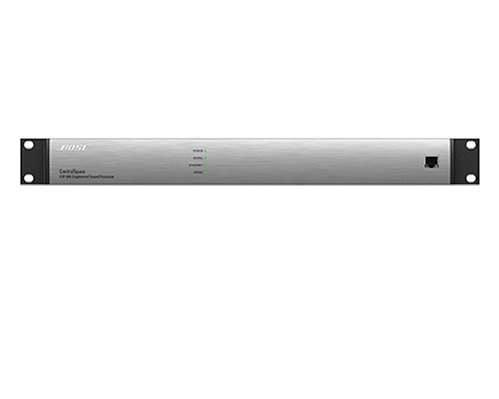

产品信息
内置数字扩展卡槽提供的网络音频连接选项包括Dante™ 和AVB 网络音频扩展卡，使处理器与其它音频产品
和系统通过网络连接。对独立应用或快速用户访问，可通过前面板以太网接口进行本地配置和监控。板载连
接包括以太网串口、RS-232、5 路控制信号输入、5 路控制信号输出以及连接Bose®PowerMatch® 放大器
的8 通道ESPLink 输出。可使用典雅设计的Bose® 墙面控制面板来控制所有Bose® 网络设备，包括可编程的
CC-64 和CC-16 以及三个简洁的区域音量控制器。可通过Bose® ControlSpace® Designer™ 软件进行灵活配
置。该软件的算法会不断扩充改进，可以提供高水平的音频配置功能。
主要特点
高品质模拟电路同时支持麦克风和线路电平输入/输出，低噪声工作，动态范围可达115dB。
先进的数字信号处理技术支持采样率为48kHz/24-bit 的音频，采用浮点开放式架构的数字信号处理器在低延
迟状态下运行，以保证音响系统的准确性。
扩展卡槽可使用选配的网络音频扩展卡，以在处理器和其他兼容产品之间实现数字音频的发送与接收。
Dante™ 和AVB 媒体网络扩展卡可供选择，使该单机架高度的音频处理器产品与Bose® 或其它制造商的产品
和系统实现紧密结合。
Bose® ControlSpace® Designer™ 软件集中提供了大量的信号处理模块，例如自动话筒混音器、多段图示和
参量均衡、Bose® 扬声器均衡库、信号发生器、路由器、混音器、自动增益控制、闪避、噪声门、压缩器、
音源选择器和延时器。
前面板RJ-45 以太网接头，可实现本地配置和监控，同时在使用后面板网络选项卡时实现网络控制直通。
内置Bose® ESPLink 输出可将多达8 个通道未经压缩的数字音频信号发送到配有ESPLink 的Bose®Power
